메니폴드 블럭은 핫런너에 있어서 수지흐름의

매우 중요한 역활을 하는 것으로 각각의

구성요소가 역학적 설계구조로 이뤄져야 합니다.

코런의 메니폴드 블럭은 히타 발열 바운더리량을

계산하여 설계되며, 게이트의 위치에 따라

밸런스 구조 또는 심플구조로 제작 됩니다.

메니폴드 블럭의 센서는 표면형 센서가 아닌, 노즐에 적용되는

씨즈센서를 동일하게 적용하여 수지홀과 가까운곳의 온도를

체크할 수 있도록 하고 있습니다.

코런 고유 디자인의 센서 고정편은 센서를 안정적으로

고정하여 세밀한 온도 유지를 하고 있습니다.

메니폴드 블럭의 체결볼트 머리 아래 슬라이딩와셔를

체택 적용함으로 볼트의 체결럭을 높이는 동시에 열팽창시

볼트 체결에 의한 과도한 눌림을 없에 열팽창 변형에

안정함 더 하였습니다.

볼트의 체결방식은 토크랜치를 이용하여 체결되는 모든볼트가

일정한 힘으로 체결 되도록 조립 합니다.

메니폴드 블럭 설계 제작시 다수의 센서홀을 미리 설치하여

조립전 승온테스트 시에 기준된 센서위치 외의 다른부분의

온도를 체크하여, 발열 밸런스와 열응집도를 체크 합니다.

Resin의 물성이 예민 할 수록 핫런너의 메니폴드 블럭은

더욱 까다롭게 설계되고 면밀히 체크하여 제작 합니다.

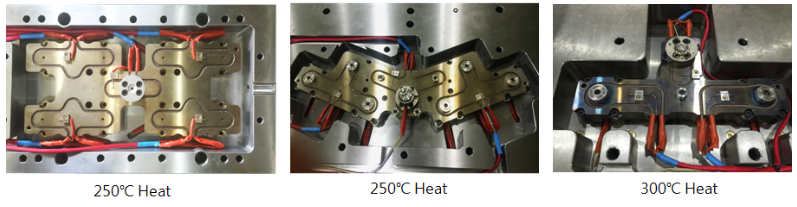

< 가열 승온 테스트 후 메니폴드 블럭의 변색 상태 >
